Azure API Management - 내부모드



API Management를 쓰고는 있는데, 아무도 그에 대해서 아는 사람이 없었다.

그래서 설명서 한참을 보고 이해한 내용들 중에서 내부모드에 대해서 정리 해본다.



내부모드를 이해하게 된 계기는

APIM을 통해서 API를 호출하면, AKS에 만들어둔 Backend를 호출하도록 운영하고 있던 상황



원래는 APIM & AKS가 같은 subnet 내에 위치했는데,

Backend가 다른 구독(subnet도 바뀜)에 있는 AKS로 이사를 갔다.





일단 내부모드란

API Management 인스턴스를 가상네트워크(특정 subnet)에 배포하는 개념이다.

https://learn.microsoft.com/ko-kr/azure/api-management/api-management-using-with-internal-vnet?tabs=stv2

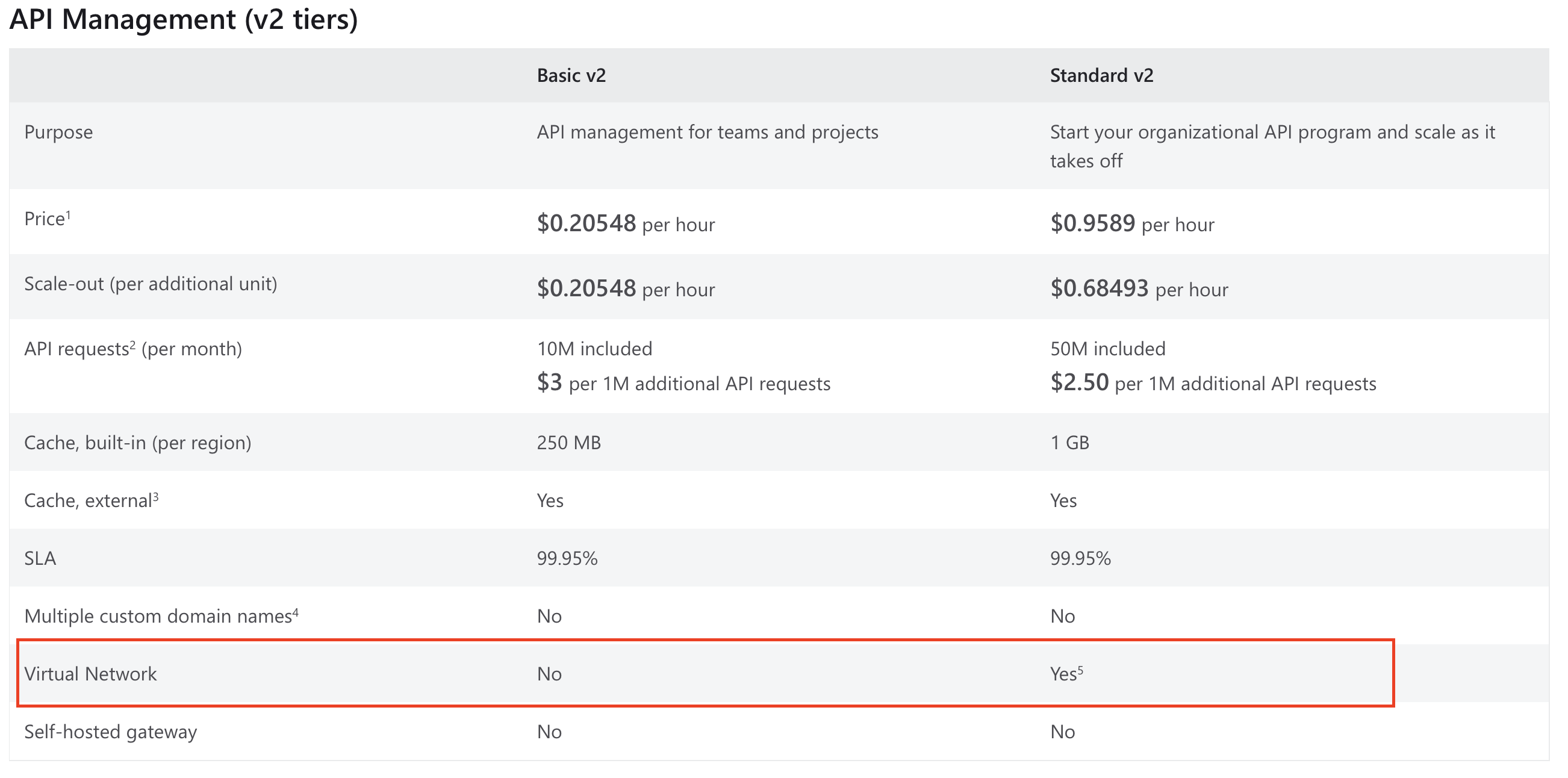

계층(tier) 확인 필요

Developer, Standard v2, Premium 3가지 계층을 사용할 경우에만 내부모드 사용이 가능하다.

https://azure.microsoft.com/en-us/pricing/details/api-management/

API Management pricing | Microsoft Azure

check!



유사한 개념으로 Private Endpoint가 있다.

예를 들면 Cosmos DB에 Private Endpoint를 적용하면,

CosmosDB의 networking 설정에서 Public access 불가하도록 설정하고,

Private ip 기반으로 안전하게(!) 연결할 수 있도록 구성할 수 있다.

근데 말이지 내부모드와 Private Endpoint는 함께 사용할 수 없었다.



그런데 내 상황은 내부모드 구성 후

APIM private ip -> Backend ip 로 방화벽 오픈 요청해서 처리 했는데 연결이 안되는게 아닌가ㅠㅠ

이래저래 알아보니 내부모드인 경우 APIM(subnet ip 랜덤) -> Backend 호출하는 구조라고 한다.

결론은 APIM 내부모드로 설정한 Subnet 대역대 -> AKS IP 로의 방화벽 오픈이 필요했다.
